Els camps magnètics dels dos fils seran perpendiculars al pla x-y. Un punt P on s'anul·li el camp total compleix les dues condicions següents:
i) La distància de P a cada fil és la mateixa perquè la intensitat del camp magnètic de cada fil sigui igual. ii) Els camps en el punt P tenen sentits contraris.

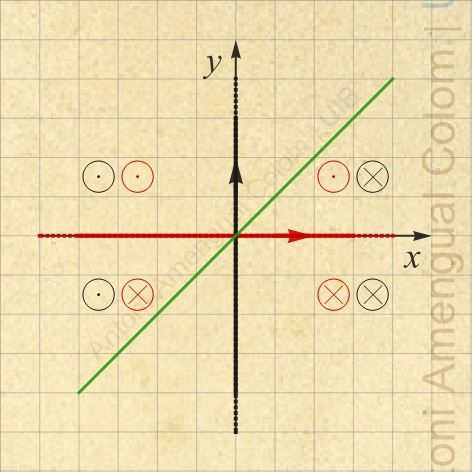

Figura 1. Sentits dels camps magnètic en cada quadrant a causa dels fils en els eixos x i y. El camp total s'anul·la en els punts de la línia verda, bisectriu del primer i tercer qudrant.
El punts P de la bisectriu del primer i del tercer quadrant compleixen les dues condicions. A la Fig. 1 s'han dibuixat els sentits del camps magnètics cada fin el els quatre qudrants. En el segon i el quart quadrant els camps dels dos fils tenen el mateix sentit i no s'anul·len.
El camp s'anul·la en els punts de la recta y(x) = x.
