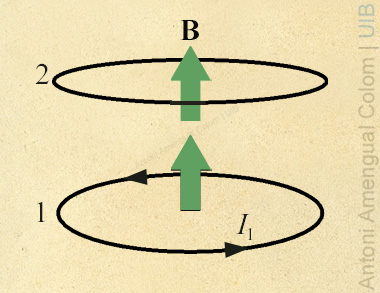

Figura 1. Representació de les espires, una damunt l'altra.
Se suposarà que el corrent de l'espira 1 (inferior) va en sentit antihorari com mostra la Fig. 1. Amb la regla de la mà dreta, es determina que el camp magnètic d'aquesta espira apunta cap a dalt.
Si el corrent I1 augmenta, B1 augmenta. Llavors, el flux Φ2 del camp B1 a través de l'espira 2 (superior) s'incrementa cap a dalt.
ΔΦ2 ↑↑
En consequència, el camp induít a l'espira 2 ha d'anar cap a baix,
B2 ↓
Un camp amb aquest sentit el genera un corrent per l'espira en sentit horari.
Com que el corrent de l'espira 1 va en sentit antihorari i l'induït a l'espira 2 va en sentit contrari, la força magnètica entre les espires és repulsiva.
