ELECTRONICA ANALOGICA.  PRIMER CURSO

INGENIERIA TECNICA INDUSTRIAL.  ESPECIALIDAD ELECTRONICA



PROBLEMAS DE POLARIZACIÓN



  1. Para el circuito de la figura 1 determine el valor de la resistencia RB que hace que el diodo deje de conducir.



Figura 1



  1. En el circuito estabilizador de la figura 2 y para una tensión de entrada Vi de 10V±10%, determínese:

a)      Valor de la resistencia R para obtener 5V nominales de tensión en la salida

b)      Tanto por ciento de variación de la tensión de salida

c)      Si la tensión zener presenta una variación de 10mV/ºC, calcule la variación de la tensión de salida que implicaría un aumento de 20ºC en la temperatura de trabajo del zener

d)      Determine las potencias disipadas por el zener y el transistor en condiciones nominales

Datos: rz=2W; Vz=5.55V; RL=10W; VBE=0.6V; b=19

Figura 2

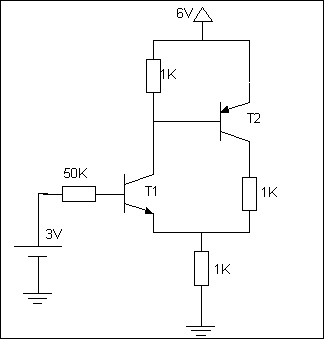

  1. Calcule el punto de polarización (ICQ, VCEQ) de los dos transistores suponiendo que ambos funcionan en zona activa y VBE1=0.6V y VEB2=0.6V  .  Suponer que b es muy grande, por lo que se puede hacer un análisis de b infinita (IB=0).



Figura 3

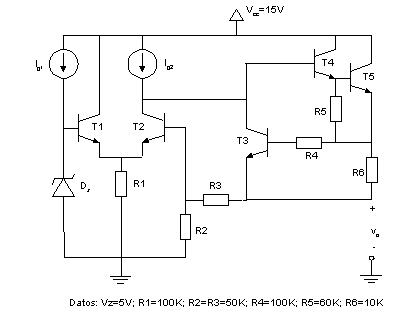

  1. Calcule el punto de polarización (ICQ, VCEQ) de los cinco transistores comprobando que todos funcionan en zona activa y VBE1=0.6V.  Suponer que b es muy grande, por lo que se puede hacer un análisis de b infinita (IB=0).  Calcular también el valor de vo.  Poner las corrientes IC1Q y IC2Q en función de Ig1 e Ig2.

Figura 4

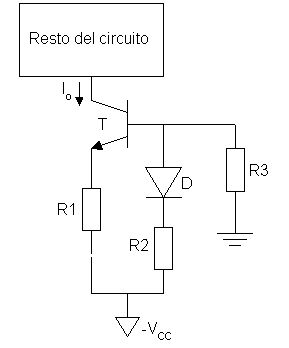

  1. Calcular el valor de Io suponiendo que la corriente de base es despreciable (análisis de beta infinita).  Comprueba cómo efectivamente este circuito se puede modelar como una fuente de corriente.

Datos: R1=2K; R2=1K; R3=3K; Vcc=10V; b=100; VBEQ=VD=0.6V







  1. En el siguiente amplificador diferencial calcula el punto de polarización de cada transistor valiéndote de la resolución del ejercicio anterior, ya que los parámetros de la fuente de corriente son los mismos.  Sin despreciar las corrientes de base, comprueba cómo ambos transistores están en activa con VBE=0.7V.  Acto seguido, calcula exactamente lo mismo, además de vo, para los valores RC1=RC2=5K y VDD=0V (iguales el resto de parámetrosl)

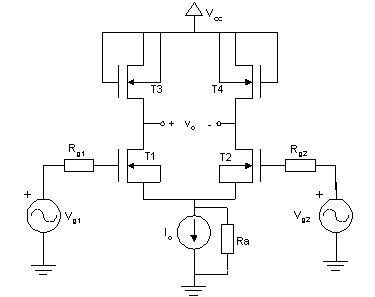

  1. Calcule el punto de trabajo en continua de los transistores T1, T2, T3 y T4 en el siguiente amplificador diferencial.





Datos:

T1=T2

K1=K2=2mA/V2, VT1=VT2=3V

T3=T4

K3=K4=0.2mA/V2, VT3=VT4=3V

Io=4/3mA, Ra=3K

Vcc=10V ;Vg1=A1 sin(wt) ; Vg2=A2 sin(wt)



  1. A partir del circuito de la figura,

·        Calcule el valor de la corriente de drenador

·        Obtenga una expresión de la sensibilidad SRsId como la derivada de Id con respecto a Rs en función de K, VGG, Id, Rs y VT.

·        Halle el valor numérico de SRsId

·        Calcule el porcentaje máximo de cambio que puede sufrir la corriente de drenador si la resistencia Rs se incrementa en un 10%

Datos: VDD=-12V; K=0.5mA/V2; VT=-2V; RD=RS=2k; VGG=-8V
